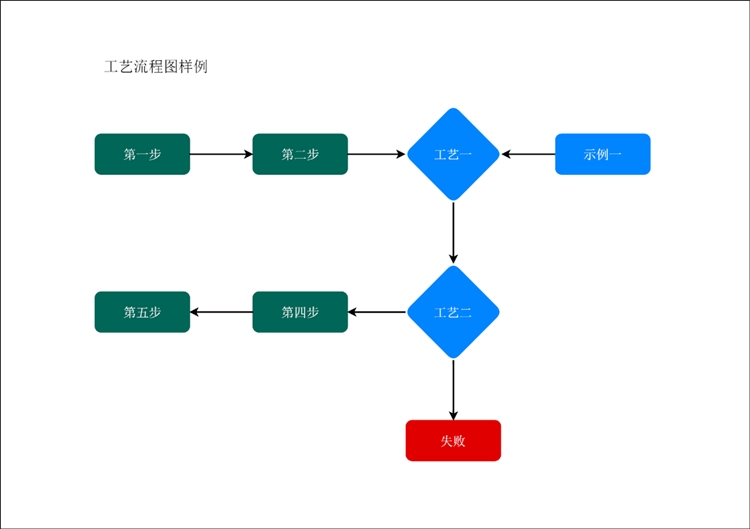

工艺流程图怎么画？推荐一个简单易上手的软件
2026-02-04 16:23:10
在制造业、化工、食品加工等行业中，工艺流程图是技术文档的核心组成部分。一张清晰的工艺流程图，能让技术人员快速理解整个生产系统的运作逻辑，也便于不同部门之间的沟通协作。本文将介绍工艺流程图的基本知识，并演示如何使用迅捷画图在线绘制工艺流程图。
用于打印或文档插入选择PDF或高分辨率PNG；用于网页展示选择JPG或标准PNG；需要后期编辑选择SVG矢量格式。
2. 流向要清晰：物料流向箭头必须明确，避免出现模糊不清的连线。主流程用粗实线，辅助流程用细实线或虚线区分。
3. 参数标注要完整：关键工艺参数（温度、压力、流量、浓度等）应标注清楚，但不要过度标注导致图面拥挤。
4. 设备编号要规范：设备编号应遵循统一的命名规则，如"设备类型代码-序号"，便于后续的设备管理和维护。
5. 布局要合理：按照工艺顺序从左到右或从上到下排列；相关设备尽量靠近，减少管线长度；预留足够空间用于标注和后期修改。
6. 版本管理：工艺流程图在项目不同阶段会有多次修改，应在图纸上标注版本号和修改日期，便于追溯。
7. 简繁适度：根据使用场景确定详略程度，设计阶段可简化，施工图需详细标注所有参数和规格。
工艺流程图是工业生产中不可或缺的技术文档，它用标准化的图形语言描述了从原料到产品的完整过程。下次需要画工艺流程图时，可以先用迅捷画图快速搭建框架，后期再根据项目要求进行深化设计。
一、什么是工艺流程图
1、定义
工艺流程图是用图形符号和连线表示工业生产过程的示意图。它展示了原料从进入生产系统到最终产品输出的全过程，包括各个工艺环节、主要设备、物料流向、能量转换等内容。2、用途
工艺流程图的主要用途包括：工程设计阶段、施工安装阶段、生产运行阶段、培训与交流和故障诊断等方面。二、使用迅捷画图来绘制工艺流程图
迅捷画图是一款基于浏览器的在线绘图平台，支持流程图、思维导图、网络拓扑图等多种图表类型的绘制。对于需要绘制工艺流程图的工程技术人员来说，可以用它来绘制工艺流程图。
三、绘制工艺流程图的步骤

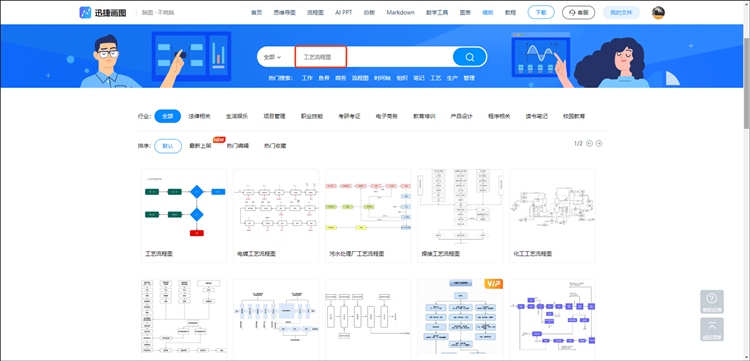

步骤一：新建流程图文件
登录迅捷画图，可以从软件自带的模板库中输入“工艺流程图”，找到合适的模板进行使用，也可以新建一个空白的流程图，从头开始绘制。

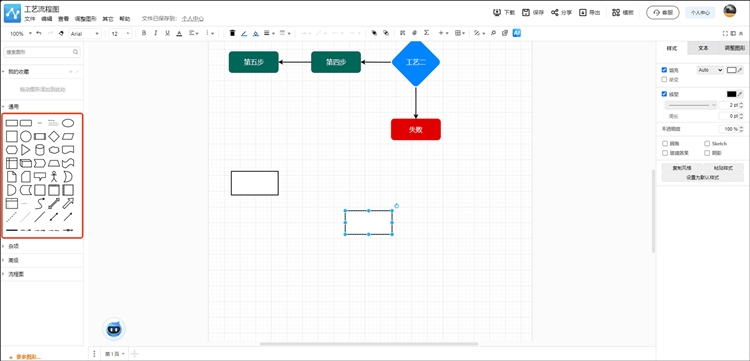

步骤二：绘制起点和终点
在画布添加两个矩形框，表示流程起点和终点。

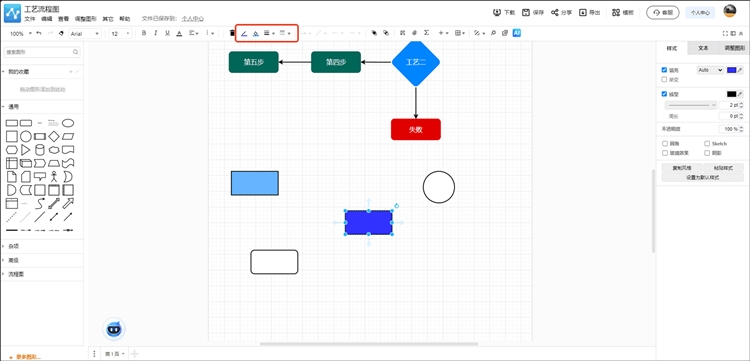

步骤三：添加其他图形
按照工艺顺序，从左到右依次添加设备符号，并在图形上编辑文字。

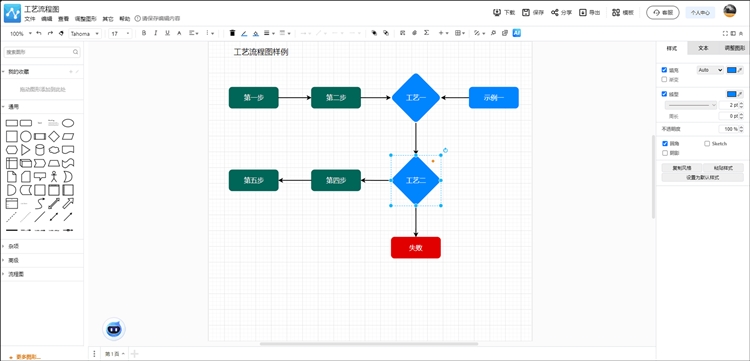

步骤四：调整布局
将设备按工艺顺序从左到右或从上到下排列。保持管线走向清晰，避免交叉。调整文本位置，确保标注不遮挡设备符号，并统一设备符号的大小和颜色。

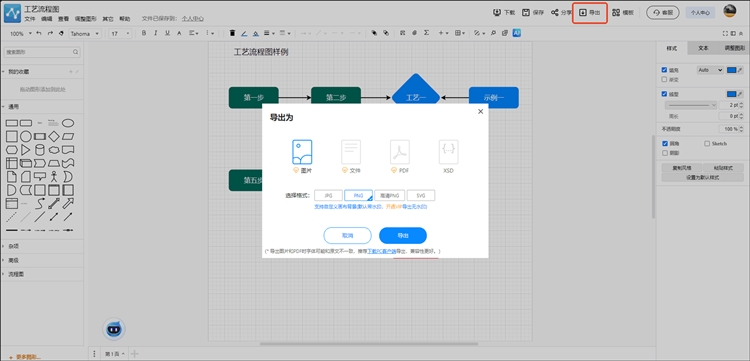

步骤五：保存与导出
点击保存按钮将文件存储到云端，然后选择导出格式：用于打印或文档插入选择PDF或高分辨率PNG；用于网页展示选择JPG或标准PNG；需要后期编辑选择SVG矢量格式。
四、绘制工艺流程图的注意事项
1. 遵循行业标准：不同行业对工艺流程图的符号和绘制规范可能有具体要求，绘制前应查阅相关标准，如化工行业的HG/T 20519标准。2. 流向要清晰：物料流向箭头必须明确，避免出现模糊不清的连线。主流程用粗实线，辅助流程用细实线或虚线区分。
3. 参数标注要完整：关键工艺参数（温度、压力、流量、浓度等）应标注清楚，但不要过度标注导致图面拥挤。
4. 设备编号要规范：设备编号应遵循统一的命名规则，如"设备类型代码-序号"，便于后续的设备管理和维护。
5. 布局要合理：按照工艺顺序从左到右或从上到下排列；相关设备尽量靠近，减少管线长度；预留足够空间用于标注和后期修改。
6. 版本管理：工艺流程图在项目不同阶段会有多次修改，应在图纸上标注版本号和修改日期，便于追溯。
7. 简繁适度：根据使用场景确定详略程度，设计阶段可简化，施工图需详细标注所有参数和规格。
工艺流程图是工业生产中不可或缺的技术文档，它用标准化的图形语言描述了从原料到产品的完整过程。下次需要画工艺流程图时，可以先用迅捷画图快速搭建框架，后期再根据项目要求进行深化设计。
